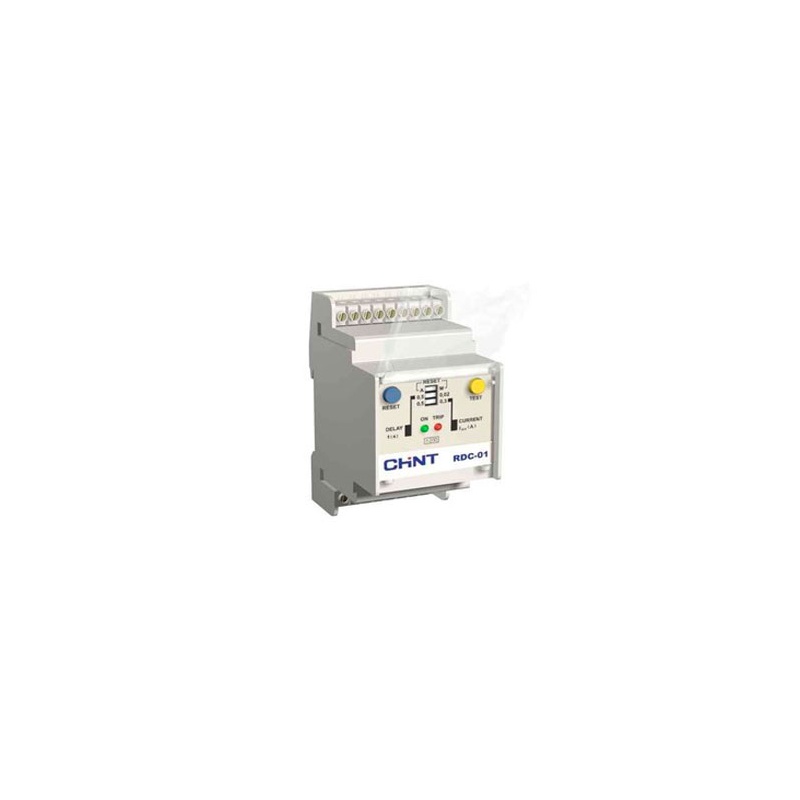

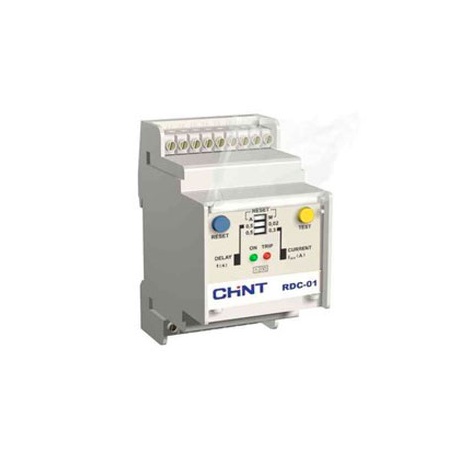

DIFERENCIAL RDC-01 CHINT

El relé tipo RDC 01 es el más sencillo de una serie de relés alojados dentro de envolventes modulares según las normas DIN 43880 con una anchura igual a tres módulos (módulo base 17´5 mm)El relé, a pesar de sus dimensiones reducidas, mantiene la regulación en intensidad y en tiempo , añadiendo además la facilidad de instalación gracias al dispositivo de acometida rápida según DIN EN50022.Sus dos regulaciones permiten elegir muy fácilmente el valor de intensidad al que hay que disparar, de manera que se puedan mantener los valores de tensión de contacto por debajo de los 50V como ordenan las normas CEI 64-8. Esto permite llevar a cabo una selección de disparo en intensidad y sobretodo en tiempo convirtiendo al relé en la solución ideal para combinar con el interruptor general del cuadro cuando aguas abajo haya más interruptores automáticos diferenciales para proteger las distintas salidas.Una importantísima característica del relé la representa el control permanente del circuito toroide-relé diferencialLa interrupción del mismo por avería del toroide, rotura del cable de conexión, o avería del circuito interno conlleva el disparo inmediato de la protección. Todo esto permite detectar inmediatamente la anomalía, sin tener que esperar al control periódico efectuado con el pulsador de test del aparato como sucedía en la manera de proceder tradicional. El aparato, gracias a los filtros utilizados en los circuitos de entrada es prácticamente inmune a las interferencias externas. El relé es además insensible a las corrientes pulsantes con componentes continuas según se impone en las normas VDE 0664 y en el proyecto de norma IEC23Está dotado además de la posibilidad de reseteado manual o automático, seleccionable mediante microswitch y la capacidad de convertir en inaccesibles las regulaciones, gracias al panel frontal precintable.
